昨日作った回路ですが、きちんと動作しないので回路図を見直していたら、一つのコンデンサの容量を間違えてたため、コンデンサを追加しました。

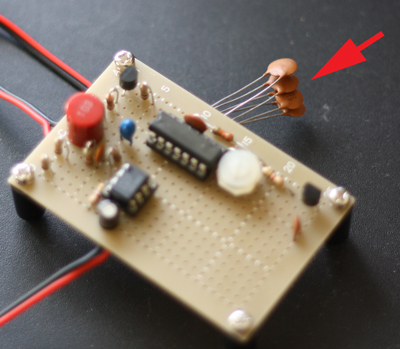

その姿がコチラ。赤いやじるしの部分。

kairo2



( ﾟ∀ﾟ)ｱﾊﾊ八八ﾉヽﾉヽﾉヽﾉ ＼ / ＼/ ＼

コンデンサが分身の術を使ったようです。

(((￣(￣(￣(￣ー￣)￣)￣)￣)))ﾌｯ

手持ちのコンデンサをかき集めてくっつけてみました。

これじゃケースに入らないので、後日部品を取り替えることになると思いますが・・・これはこれでかわいいんじゃないかと思っています。

自作っぽいところが いい(≧∇≦)b （いいわけありません）


ちなみに、まだ正常に動作しませんヽ(;´Д｀)ﾉ 。まだ一カ所コンデンサがぁゃιぃところがあるのでここも交換してみたいなー。


はんだコテ恐怖症のため、しばらくは自分でつけません。

コンデンサの容量を測る機械を自作したいなー。いっつも容量がよくわからなくて苦労してます。
